Cache

Briding the gap

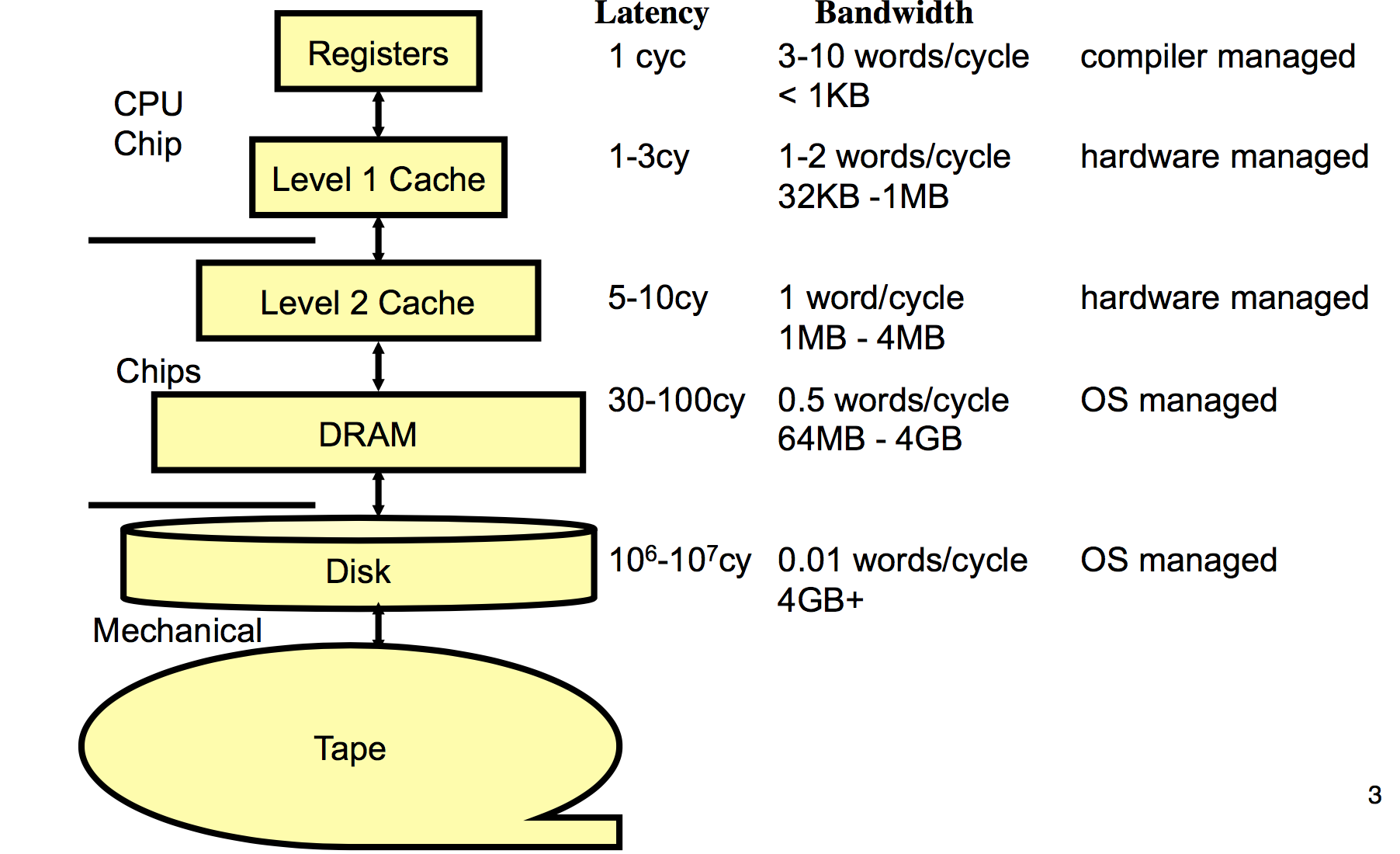

Cache 存在的意义是弥合内存与CPU之间的速度差距，CPU的指令执行是低于ns级的，而内存的访存时延时十几到几十ns级的，一次访存操作，CPU就需要等几十上百个时钟周期，这样会严重降低系统的整体效率。然而内存速度慢仅体现在时延上，从带宽的角度，内存又是能满足CPU的要求的，这时引入一个容易稍小的快速存储介质就可以将这个时延隐藏掉。具体就是在CPU执行某条访存指令之前，先将需要访问的内存数据加载到Cache中，CPU执行到那条指令时，数据已经在Cache，因而可以以同样数量级的时延访问到数据。

三种典型组织形式

CPU发出一个访存指令，怎么才能知道目标地址上的数据在Cache中是否存在呢？这就涉及Cache的组织形式问题。Cache通常理解为一个表，表中的每个条目记录了一个内存块的数据及这个内存块的起始地址。这样一个条目称为一个Cache line。一个Cache line存储的数据大小（即内存块的大小）在一个系统中通常是固定的，即每个cache line都是等长的。在x86系统中，这个数据是64Bytes。这也正常是一次DDR内存访问能得到的数据大小。一个Cache line不但要记录数据，还要记录数据对应的地址，通常只记录地址的一部分，比如说在32位系统中，Cache line为64Bytes的情况下，只要记录32 - 6 = 26个高位就好了。这里的5取自2^6=64。

怎么根据地址去查询Cache是否命中呢？最简单的办法是拿这个地址与Cache中的第一行的tag去对比，对上了就命中，没有对上的就是不命中。查询Cache的速度不能慢，所以这个挨个比较需要用硬件去并行的做。这个做法（做法1）做起来硬件复杂无比。

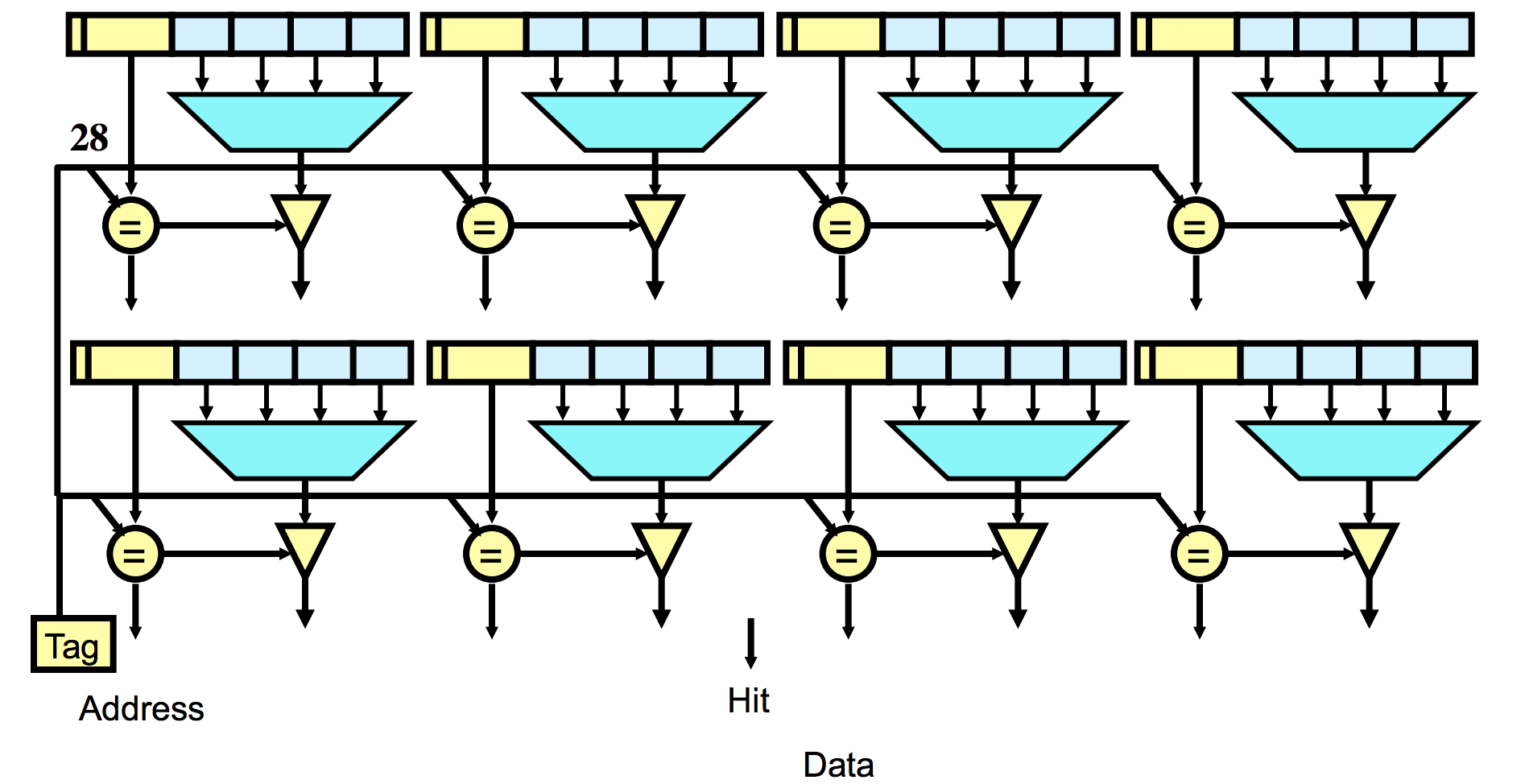

全相联缓存

最好是能拿到地址，我就知道它可能存储在Cache的哪一行，我再去那一行去看，如果和那一行的tag对得上就命中，对不上就是不命中。一个可行的办法就是拿内存地址对Cache的总大小取模，模的值就是Cache的目标行号，规定每个内存地址上的数据只能存在这个目标行。我们暂时称这种办法是做法2。做法2有一个显著的问题就是某个内存地址上的数据只能存在固定的Cache行上。如果遇到两个取模后相同的地址，做其中一个就没有办法存进去，此时其他Cache行是空也不能用，因而可能造成空间利用率低。做法1由于没有这个限制，只要Cache中还是未存储的空间，就可以不用换出某个Cache行。

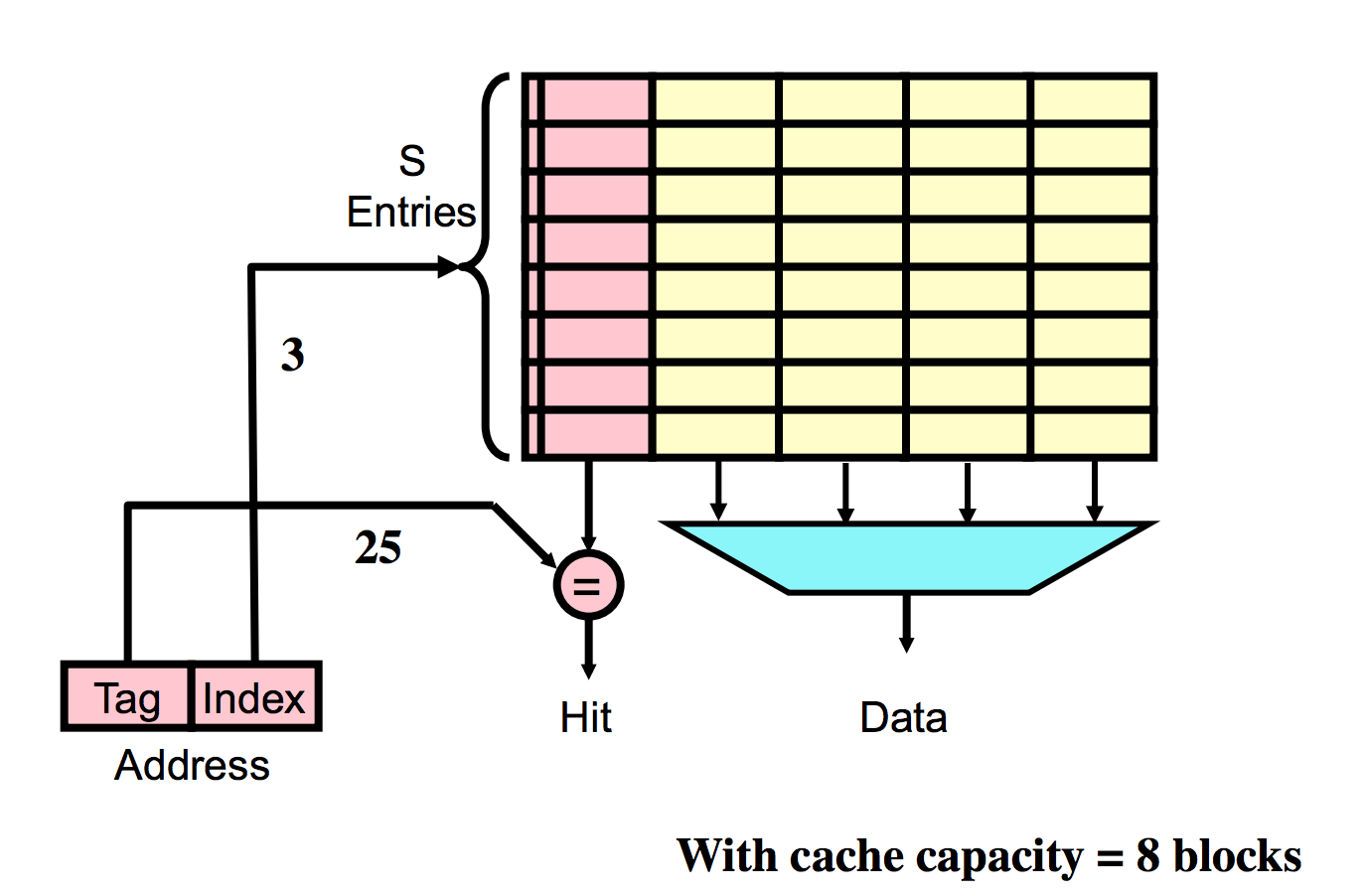

直接射缓存

图示的Cache中有8行，每行的大小为16字节。给定一个内存地址，它的最低4位对于从Cache中取数据来讲是没有用的。真正有用的是高28位。这28位数对Cache行数取模，得到的值恰好是这28位中的低3位。因而图中用低3位做索引，从Cache中选中一行。选出来的一行可能用目标内存的数据，也可能是空的，也可能是其他与类似地址（低三位相同）上的内存数据。因而选出来后，还要拿高25位与tag比对，才知道选出来的数据是否是目标内存块上的数据。

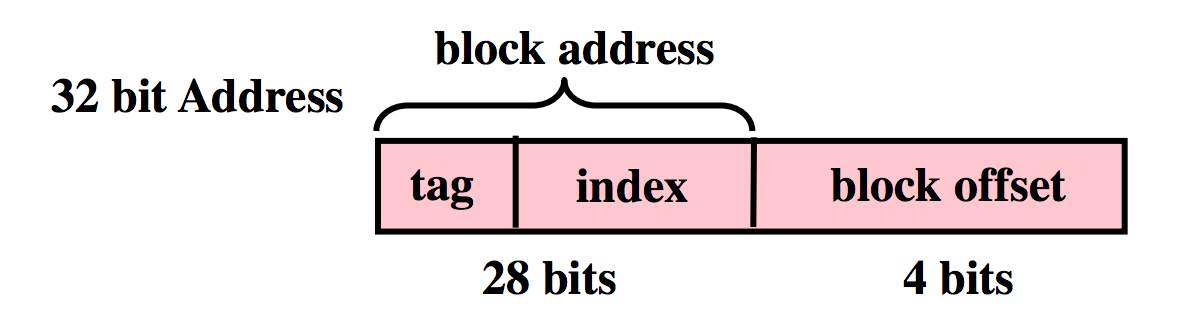

直接映射缓存地址含义

做法1和做法2是两个级端，做法1称为全关联缓存，即每个内存地址都可以与任何内存行关联，做法2称为直接映射缓存，即每个内存地址直接映射某个Cache line，不可以占用其他Cache line。

针对做法2，考虑到同时访问多个映射到同一个Cache line的内存地址的可能性也不是那么大，提出了一个优化办法，即在做法2的基础上，每个Cache line引入几个影子行。比如说原来的一个Cache line现在变成了4个Cache line，则只要同一段时间使用的映射到这一行的内存地址不多于4，就不会出现换出。这种一个内存地址对应一组几个Cache line的方式称为n路组相联缓存。

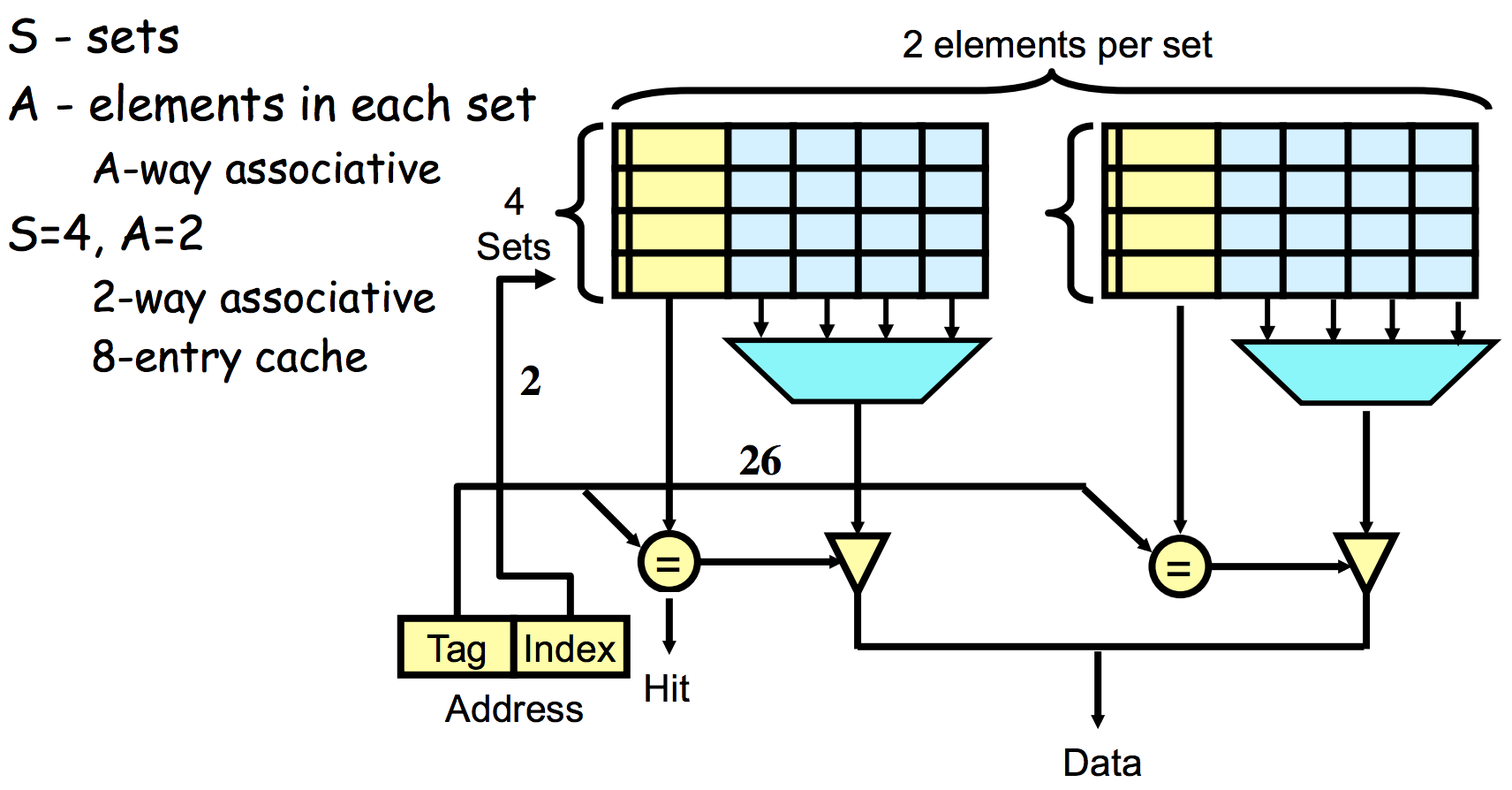

两路组相联缓存（2-way associative 8-entry cache)
