汇总
DDR
| Generation | 时钟频率 | MT/s(clock rate的二倍) | burst chop | burst length | per chip data width | per channel (64bit) band width |
|---|---|---|---|---|---|---|
| DDR3 | 800MHz ~ 1600MHz | 1600MT/s ~ 3200MT/s | 4 | 8 | x4, x8, x16 | 25.6 GB/s |
| DDR4 | 1066MHz ~ 2666MHz | 2133MT/s ~ 5333MT/s | 4 | 8 | x4, x8, x16 | 42.6 GB/s |
| DDR5 | 2000MHz ~ 4000MHz | 4GT/s ~ 8GT/s | 8 | 16 | x32+x8 ECC | 64 GB/s |
DDR3
DDR3用于PC和服务器架构。 一个Socket(CPU)可能有多个Memory Controller。一个Controller可以支持多个channel，通常就是dual channel。一个channel代表一个DIMM条。一个DIMM条可以有多个rank，通常是两个。每个rank是一组内存颗粒。一个channel上的所有内存颗粒共享数据总线，所以同一个channel上有多个rank并不会增加内存带宽，它的作用更多的是增加内存密度。 每个内存颗粒都有一个CS#，即片选引脚。内存控制器能过将这个引脚置高来选择这个rank。 所以对于DDR3来说，rank是一个外部概念，但它通过片选信号还支持这个外部概念。

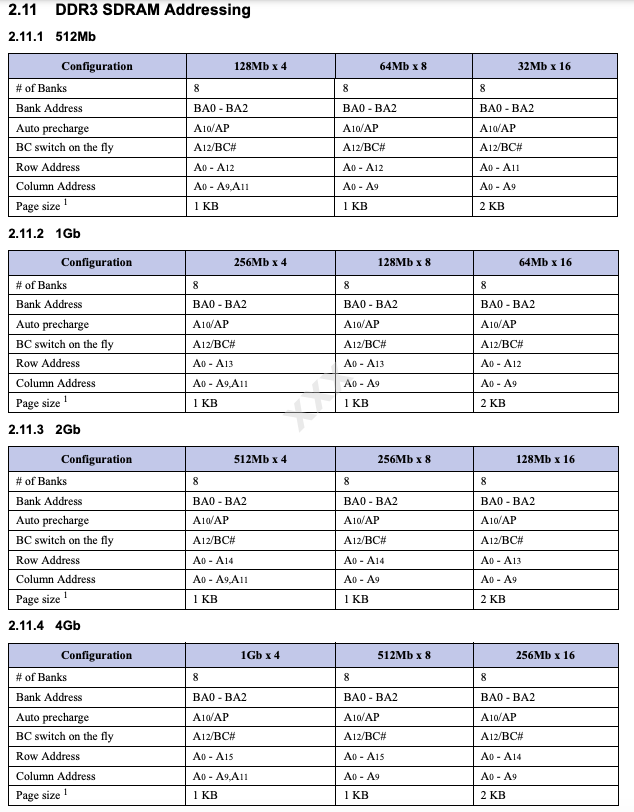

Addressing
DDR4

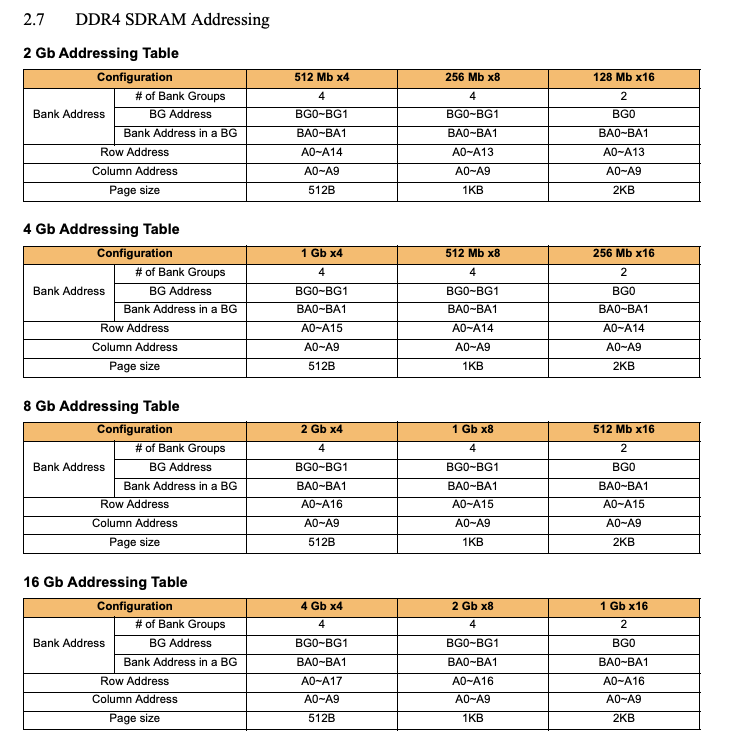

Addressing
LPDDR
GDDR
RTX 4090有24颗 GDDR6X芯片(16Gb density)，总容量48GB，
GDDR就是更高速的DDR, 它的本质是 Quad Data Rate或Octal Data Rate(WCK#是CK 4倍，或DQ是WCK#4倍）。
| ==Generation== | CK# freq | data rate in ref CK# | ==单引脚速率== | 单芯片（DRAM)数据位宽 | 单芯片支持通道数 | 单芯片最大带宽 | 显卡可集成几块芯片 |
|---|---|---|---|---|---|---|---|
| GDDR5 | 1~1.5GHz | Quad | 4~6Gbps | 16/32 | N.A. | 24GB/s | GTX 780集成16颗 |
| GDDR5X | 1.125~1.25GHz | Octal(PAM2) | 10~14Gbps | 16/32 | N.A. | 56GB/s | |
| GDDR6 | 1.25GHz | Octal(PAM2) | 14Gbps\16Gbps | 32 | N.A. | 64GB | RTX 2060有12颗16位芯片 |
| GDDR6X | Octal(PAM2) | 19~21Gbps | 32 | 84GB/s | |||
| GDDR6W | 22Gbps | 64 | |||||
| GDDR7 | 32Gbps\48Gbps | 64 | 4 | 192GB/s | |||

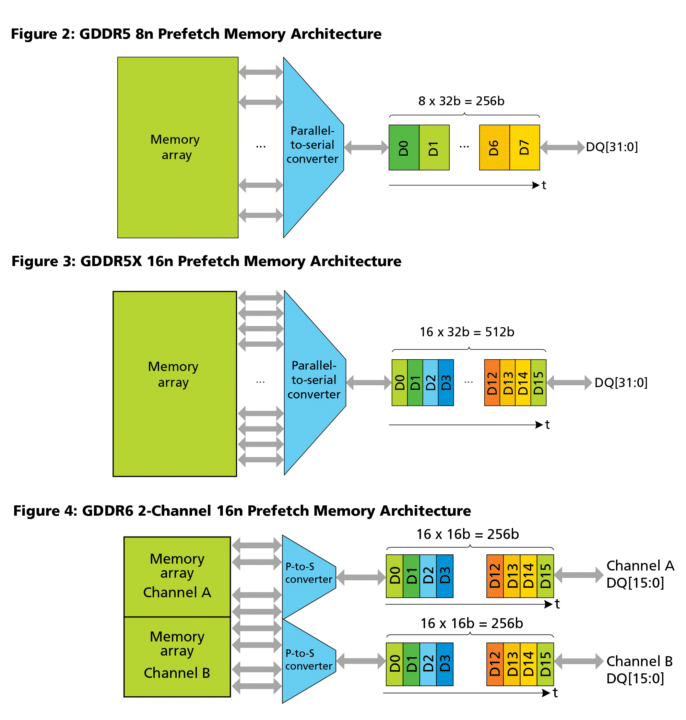

GDDR5
| key | typical value | value range |
|---|---|---|
| CK#时钟信号： | 1.25GHz | 1~1.5 |
| WCK#时钟信号： | 2.5GHz (二倍CK#) | 2~3 |
| data rate per pin： | 5Gbps(WCK#的上升沿和下降沿各采样一次) | 4~6 |
| 单芯片数据引脚个数: | 32 | 16/32 |
| 单芯片带宽: | 5Gbps * 32 = 160Gbps = 20GB/s | |

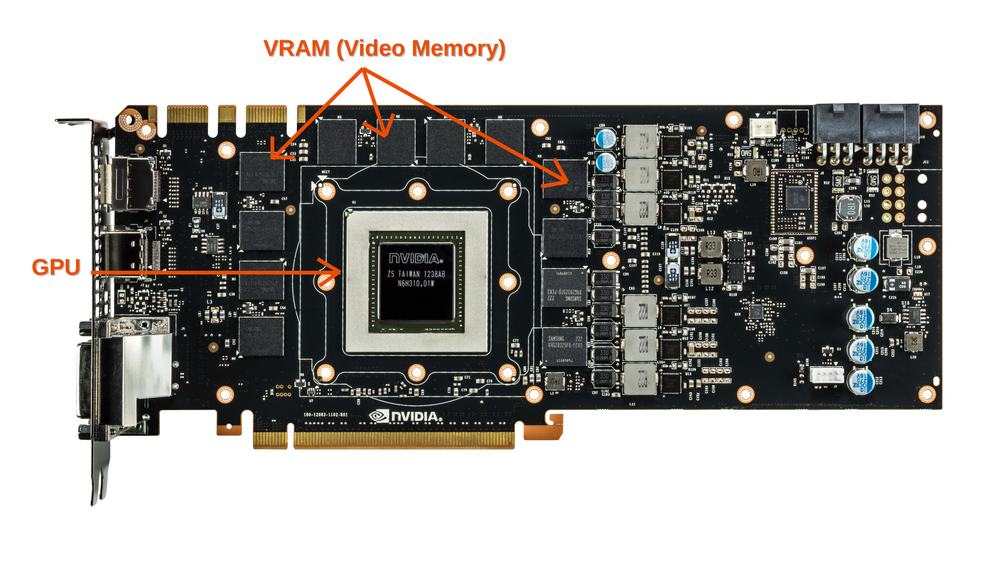

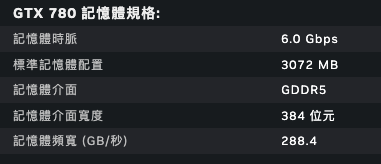

典型显卡解读
单芯片32位宽，总384位宽，算出芯片个数为12颗。即图中上、左、右各4颗。 总带宽288.4GB/s，算出单颗288.4/12=24GB/s。 单针脚带宽6Gbps，算出每颗芯片引脚数24GB/s / 6Gbps = 16个。 单针脚带宽6Gbps，则CK#频率1.25GHz, WK#频率2.5GHz。
GDDR6
典型显卡解读

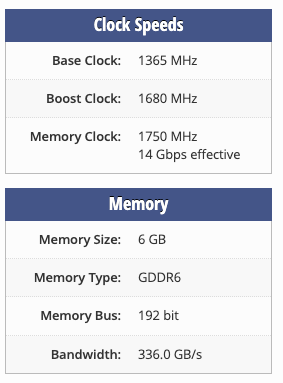

RTX 2060数据：（来源）
CK# 1.75GHz WK# 3.5GHz data rate per pin: 3.5GHz * 4(quad data rate) = 14Gbps per chip. bandwidth(16 pins): 14Gbps * 32 / 8bits per byte = 54GB/s number of chips: 192/32 = 6 total bandwidth: 54GB/s * 6 = 336GB/s

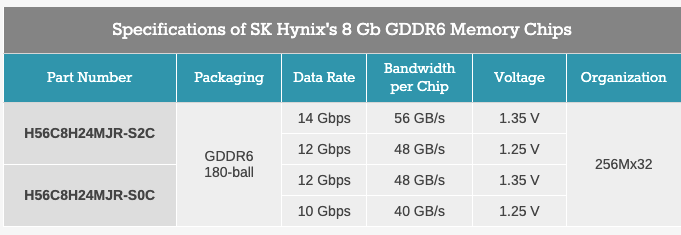

这个参数匹配下面的芯片：

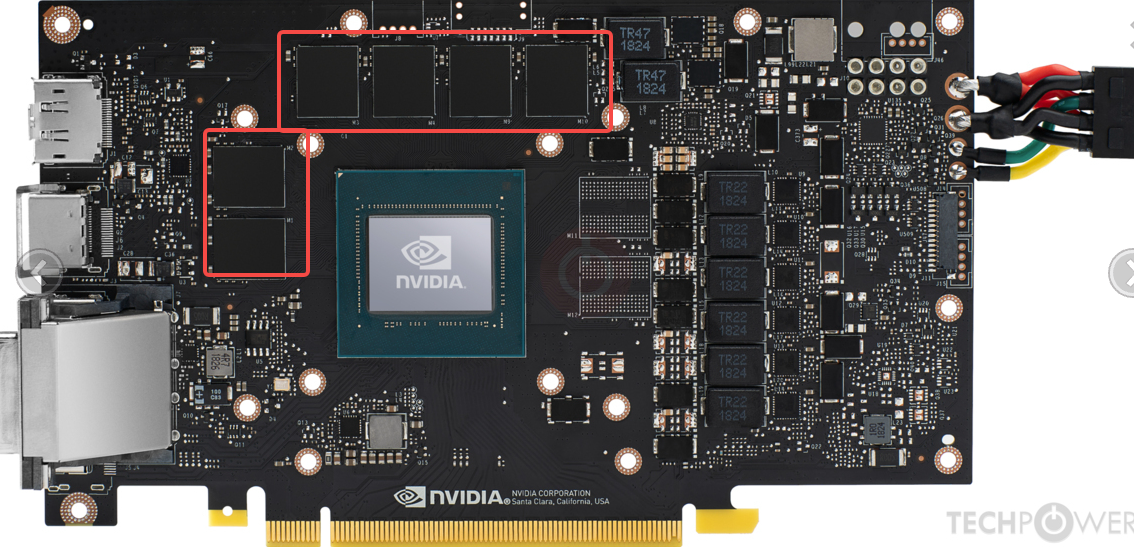

显卡上有6颗芯片也符合从图上看到的：

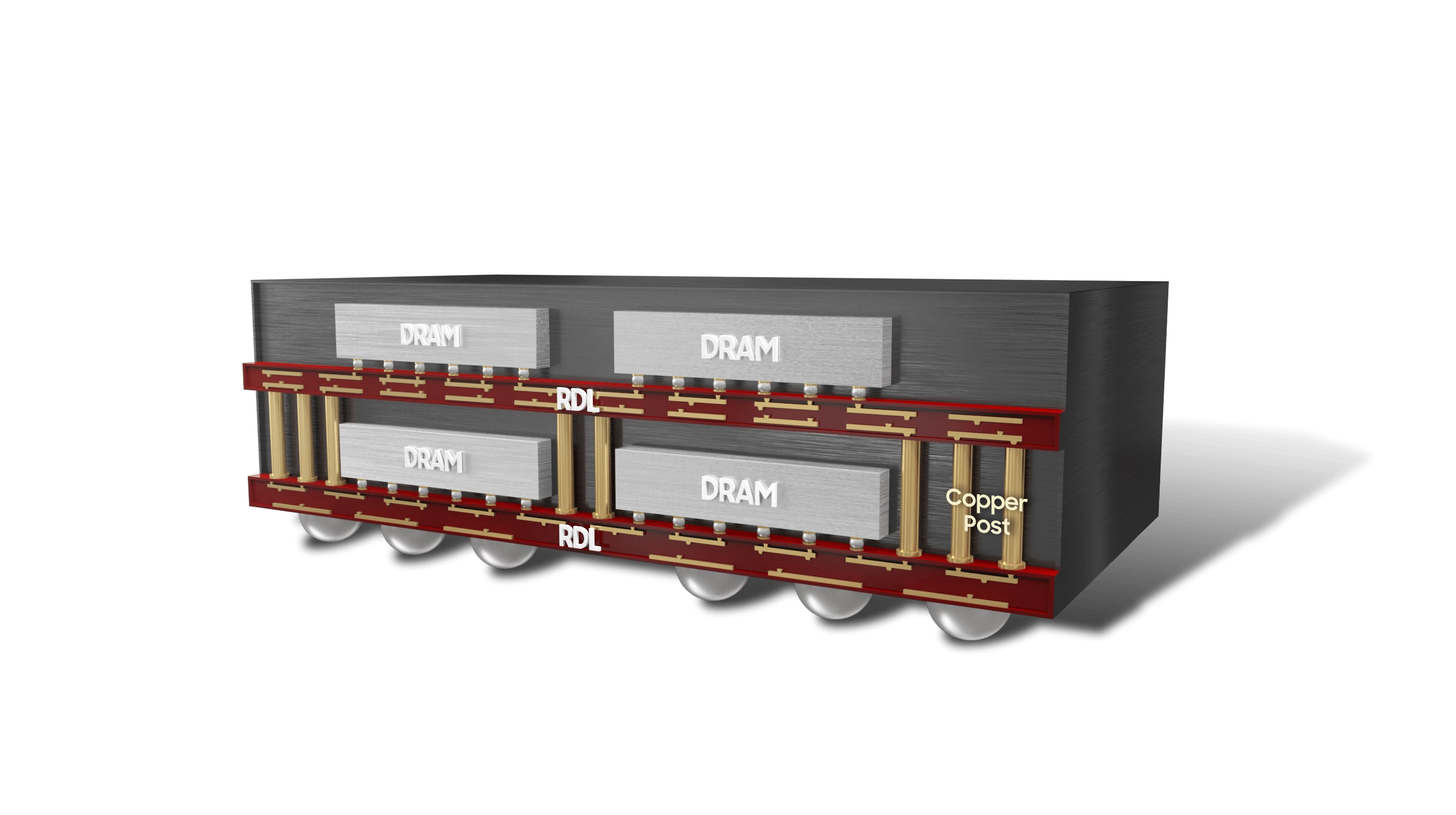

GDDR6W
https://semiconductor.samsung.com/news-events/tech-blog/a-bridge-between-worlds-how-samsungs-gddr6w-is-creating-immersive-vr-with-powerful-graphics-memory/ 相比GDDR6, 两层，64根线。

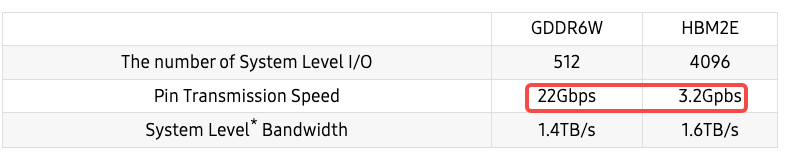

与HBM2E的区别
GDDR7
GDDR7把channel做为芯片内部概念，一个芯片有4个channel，一个channel有32个数据引脚，即单个芯片有128位宽。最高频率是32Gps，且每个时钟周期传输3bit数据。所以单颗GDDR7芯片的带宽为192GB/s。

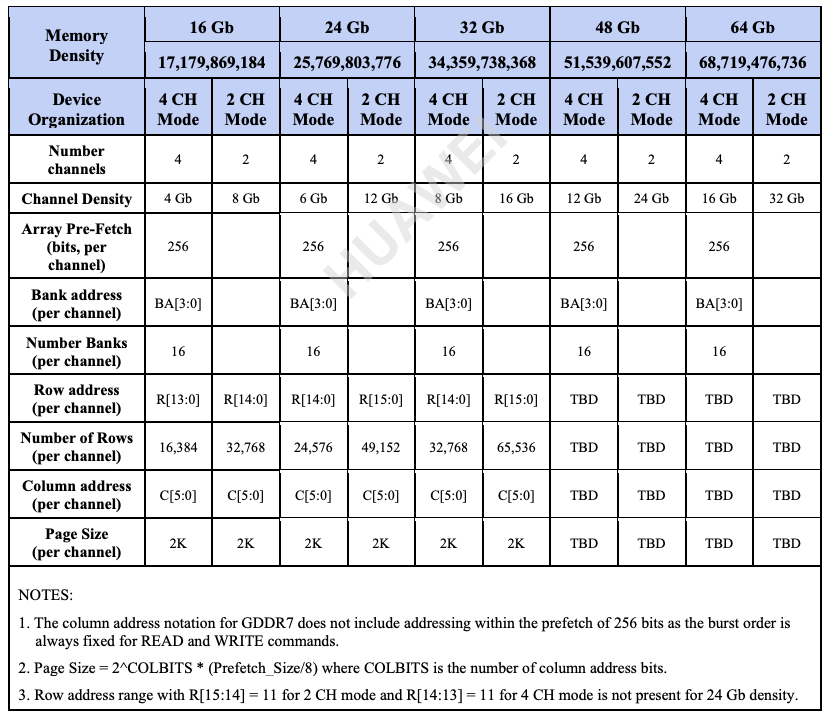

主要参数：
GDDR7的单芯片192GB/s计算方法
根据提供的搜索结果,192GB/s这个带宽数值是针对GDDR7显存标准中每个单个GDDR7内存芯片的理论峰值带宽。具体来说:
- GDDR7标准支持每个引脚32Gbps的数据速率,规范最高可达48Gbps。
- GDDR7采用PAM3编码方式,每2个时钟周期可传输3个比特,而非传统的2个比特。这使得GDDR7的数据传输效率提高了50%。
- GDDR7相比GDDR6,独立通道数从2个增加到4个。
因此,如果一个GDDR7芯片有32个数据引脚,每个引脚32Gbps,4个独立通道,则该芯片的理论带宽为:
32 (引脚数) x 32Gbps (每引脚数据率) x 4 (通道数) x 1.5 (PAM3编码效率) = 192GB/s所以192GB/s是基于GDDR7标准中规定的最大配置时,单个GDDR7芯片可实现的理论峰值带宽。这一带宽数值相比上一代GDDR6有了翻番的提升,主要得益于PAM3编码、更高的数据速率和增加的独立通道数等技术创新。
HBM
HBM是位宽高，但是单引脚速度慢。采用堆叠方式，放了好多DRAM。 与HBM2E的区别
PCIe
PCIe 3.0是8GT/s PCIe 4.0是16GT/s PCIe 5.0是32GT/s
PCIe 5.0一个link最大支持32个lane，带宽为32*32/8 = 128GB/s。
NVLink
2017年，Nvidia推出了第二代NVLink技术。两颗GPU V100之间含6条NVLink, 每个link中包含8个lane, 每条lane的速率提升到25Gb/s, 整个系统的双向带宽变为300GB/s，带宽是NVLink 1.0的近2倍。

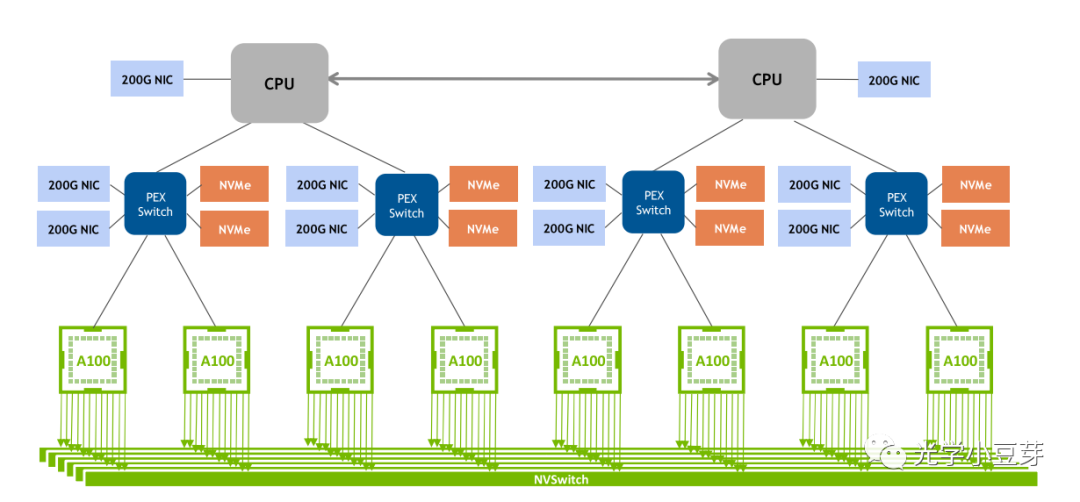

2020年，NVLink 3.0技术诞生，两颗GPU A100芯片之间存在12条NVLink, 每条NVLink含有4条lane, 单条lane的速率为50Gb/s, 因此整个系统的双向带宽提升到600GB/s，总带宽相比NVLink 2.0提升了1倍。由于NVLink的数目增加了，NVSwitch的port数目也相应增加到36个，每个port的速率为50GB/s。由8颗GPU A100与4个NVSwitch组成了DGX A100, 如下图所示。
2022年，NVLink技术升级到第四代，两个GPU H100芯片间通过18条NVLink互联，每条link中含2条lane, 每条lane支持100Gb/s PAM4的速率，因此双向总带宽提升到900GB/s。NVSwitch也升级到第三代，每个NVSwitch支持64个port，每个port的速率为50GB/s。DGX H100由8颗H100芯片与4颗NVSwitch芯片构成，如下图所示。图中每个NVSwitch的另一侧与多个800G OSFP光模块相连。以左侧第一个NVSwitch为例，其与GPU相连侧的单向总带宽为4Tbps (20NVLink200Gbps)，与光模块相连侧的总带宽为也为4Tbps (5800Gbps)，两者大小相等， 是非阻塞(non-blocking)网络。需要注意的是，光模块中的带宽是单向带宽，而在AI芯片中一般习惯使用双向带宽。
(图片来自https://blog.apnic.net/2023/08/10/large-language-models-the-hardware-connection/)
下表整理了每一代NVLink的指标参数。
而PCIe每一代的参数如下表所示，
从单条lane的速率来看，NVLink整体比同一时期的PCIe的指标高1倍左右，而总带宽的优势更是明显，NVLink是PCIe总带宽的5倍左右。一直在超越，从未停止。
